Vektorobjekt
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.
Alla CAD-program arbetar med vektorkomponenter. Vektor betyder att enheter definieras av deras geometriska funktioner. Du ritar aldrig objekten själva; istället anger du deras geometri, och sedan ritar progeCAD objekten.

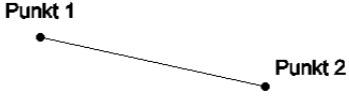

Till exempel, istället för att rita en linje anger du de två ändpunkterna för linjen:
Command: line Start of line: (Pick the first end point) Angle/Length/< End point>: (Pick the second end point)
progeCAD fyller sedan in linjesegmentet mellan de två punkterna.
Samma teknik gäller för andra objekt: progeCAD ritar dem efter att du har angett deras geometriska funktioner. Här är några fler exempel:
Cirklar - ange placeringen för centrumpunkten och radien; progeCAD ritar cirkeln.
Command : circle 2Point/3Point/RADTT/TTT/Arc/Multiple/< Center of circle>: (Pick the center point.) Diameter/< Radius>: (Specify the radius.)
Bågar- ange två ändpunkter samt en annan punkt på bågen.
Command: arc Center/< Start of arc>: Angle/Center/Direction/End/Radius/< Second point>: End point:

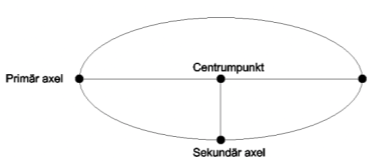

Ellipser - ange placeringen och längden på de båda axlarna.
Text - ange textens startpunkt och dess höjd och vinkel.

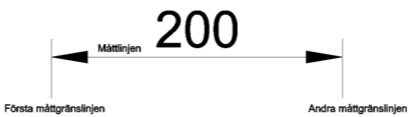

Dimension - ange platsen för två måttgränslinjer och måttlinjen.
Alternativa objektspecifikationer
Medan du kan ange linjesegment med sina två ändpunkter är det kanske inte är den mest praktiska metoden. Till exempel, när du ritar linjer som representerar väggar, vet du ofta deras längd, men inte var deras slutpunkter ligger. progeCAD är tillräckligt flexibel för att tillhandahålla flera metoder för att definiera objekt. För att till exempel rita väggar, kan du ange startpunkten, dess längd och linjens vinkel i förhållande till x-axeln. Återigen ritar du inte själva linjen, men anger dess parametrar.
Detsamma gäller för nästan alla objekt skapade med progeCAD. Ofta finns det två eller flera sätt att rita var och ett av dem. Bågar är till exempel den mest flexibla, det finns mer än ett dussin olika sätt att rita dem.
