Ritramar och ritningshuvud
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.
Ritningar ritas ofta med ritramar. Ritramar är användbara för att identifiera syftet med ritning och annan information, som vem gjorde ritningen och när. Om inget annat ger ritramarna ett professionellt färdigt utseende.
Ingenjörs- och arkitektfirma har vanligtvis egna ritningsramar och i vissa fall kräver kunderna sina specifika ramar. Dessutom specificerar standardorganisationer som ANSI i USA, DIN i Tyskland, ISO internationellt och JIS i Japan ritramarna.
Det finns olika ritramar för olika storlekar av papper, från A4-A0-storlekar enligt metrisk standard samt andra storlekar för andra standarder.

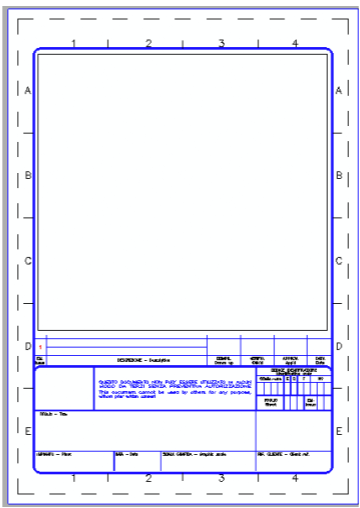

Figuren nedan visar stående A4 som tillhandahålls av progeCAD.
Ritningsramen visar gränserna för ritningen.
Revisionsraderna ger en förteckning över ändringar som gjorts på ritningen.
Ritningshuvudet visar information om ritningen, till exempel dess titel, datumet det ritades och namnet på ritaren.

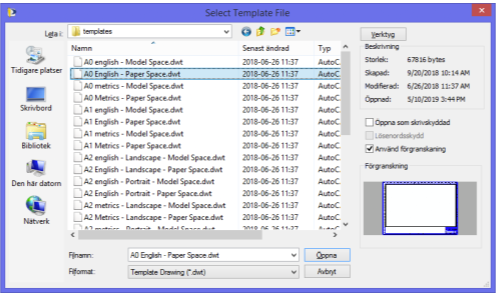

TIPS: progeCAD levereras med över 20 olika mallar som redan har ritningsramar. För att komma åt dem väljer du Ny riting och väljer en lämplig ritningsmall från undermappen Templates.
Ritramar finns i en rad standardstorlekar. Den minsta är A4 och hela vägen upp till A0. Varje större storlek har dubbelt så stor area.
