Annotativt-skalad text
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.
Du behövde i detta kapitlet räkna ut skalfaktorn för texten. Höjden på texten tar hänsyn till storleken på det papper på vilket ritningen ska skrivas ut. Om pappersstorleken aldrig ändras, är allt som det ska.
Om pappersformat ändras, som ibland utskrift på A4-storlek och ibland på A0-storlek behöver du ett sätt att enkelt ändra textstorlek. progeCAD tillhandahåller detta genom annotativ skalning, som selektivt ändrar text, liksom andra annotativa enheter som dimensioner, snittmarkeringsmönster och linetyper.
När du slår på alternativet för Annotativ skalning bestämmer progeCAD rätt höjd att använda för text (liksom den korrekta skalfaktorn för snittmarkeringsmönster osv.). Den kan faktiskt lagra flera annotativa skalor per objekt och dölja de skalor som inte behövs för den nuvarande situationen.
Du kan tänka på annotativ skalning som en "övergripande skalfaktor" som bara berör annotativa objekt i tre områden i en ritning: med annotativa objekt, i vyportar och på utskrifter. För att förstå detta bättre kan du använda denna regel:
Annotativ skala = Vyportsskala = Utskriftsskala
Skalan som du ska skriva ut ritningen i bestämmer skalen för annotativa objekt. (Om din ritning använder vyportar gäller samma skala för dem.)

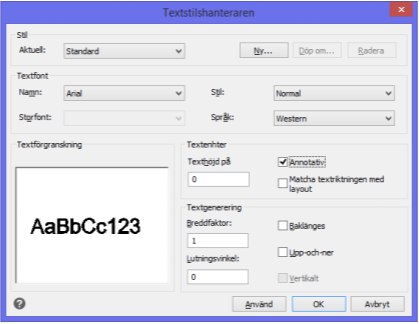

Om du vill använda annotativ skalning aktiverar du den stilent, vare sig det gäller text, måttsättningar eller snittmarkeringsmönster, klicka bara på kryssrutan Annotativ. Figuren nedan visar egenskapen annotativ i textstilar. (För måttsättningsstorlekar, kolla efter kryssrutan Annotativ på fliken Anpassad.)
Linjetyper är lite annorlunda eftersom de använder variabeln MsLtScale för att matcha den aktuella annotativa skalfaktorn. Som sidnot används annotativa skalor för objekt och inte för lager. Du kan inte skriva in en annotativ skalfaktor; du använder de som tillhandahålls i skallistan. Du kan dock lägga till och ta bort skalfaktorer från den listan. För att öppna listan för redigering gå till Ribbon Inställningar och välj Annotativ | Skallista.
De vanligaste standardskalorna finns redan i listan som du kan se nedan.
