Placering av text (Radtext)

Manual för progeCAD 2019

Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

Börja med att märka vardagsrummet med text, enligt följande:

1. Först av allt skapa ett nytt lager med namnet "Text" (på samma sätt som beskrivits tidigare). All text som du lägger till i den här ritningen placeras på det här laget, så se till att lagret är aktuellt.

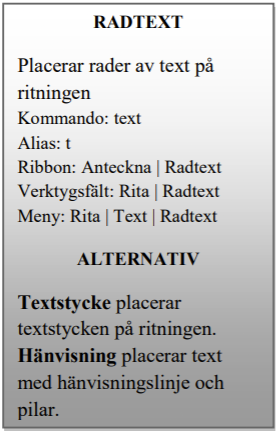

2. Välj Radtext från Ribbon-panelen.

3. Kommandot har många olika alternativ men just nu klicka bara någonstans längs vänstra kanten av vardagsrummet.

4. I nästa steg vill progeCAD veta texthöjden, ange 175.

TIPS: Fråga: Hur stor ska texten vara? Svar: Stor nog att vara läsbar när den skrivs ut. En standardhöjd för text i ritningar är 3,5 mm, medan t.ex. rubrikerna kan vara lite större som 5 mm. Om du skulle använda dessa siffror för text i denna ritning skulle texten dock vara för liten.

I stället måste du göra texten större så att den blir 3,5 mm hög vid utskrift. Hur mycket större?

Kom ihåg att i dialogrutan Skriv ut rapporterades skalfaktorn (se kapitel 9).

progeCAD skalar ritningen mindre så att den får plats på pappret. För denna ritning är skalfaktorn som rapporterades av Skriv ut 1= 46.9757 eller ungefär 50x mindre. (Vi väljer alltid en fast skala)

För 3,5 mm text ska vara läsbar på pappret måste den vara 50x större, eller 50 x 3,5 mm = 175 mm hög i ritningen.

5. Text kan placeras i valfri vinkel. Denna text är horisontell vilket anges som 0 grader.

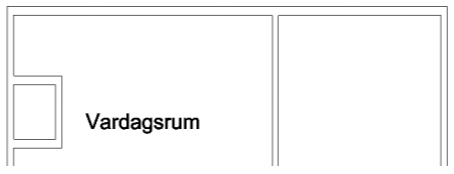

6. Slutligen får du nu skriva in texten: Vardagsrum

Tryck Enter två gånger för att avsluta kommandot.

progeCAD placerar texten. Som standard används Arial-teckensnittet, vilket också är standard för Windows. Om du vill kan du använda ett annat typsnitt. progeCAD fungerar med alla teckensnitt som fungerar med Windows. Dessa kallas "TrueType" -fonter, och har filtillägget .ttf. progeCAD kan också använda alla teckensnitt som följer med AutoCAD, dessa har filtillägget .shx.
