Om Plotstilstabeller

Manual för progeCAD 2019

Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

När CAD-ritare vill ha noggrann kontroll över utskrifter använder de plotstilstabeller.

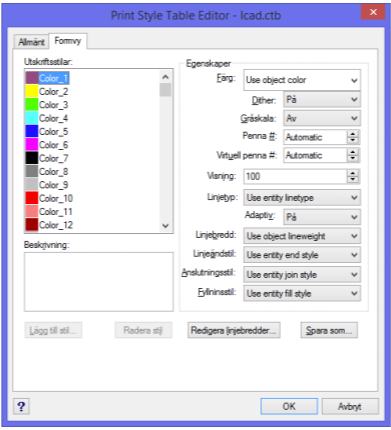

Om du vill se ett exempel på en Utskriftsstil väljer du icad.ctb från namnlistan och klickar sedan på Bläddra-knappen.

I dialogrutan välj fliken Formvy.

Till vänster under Utskriftsstilar är progeCAD:s 255 standardfärger. Till höger visas de egenskaper som kan tilldelas varje färg.

TIPS: Ritningar måste manuellt bytas mellan färg- och enhetstypstilar. Ritningar kan inte ha båda typerna av stilar samtidigt. Typen av plotstil tillämpas endast på nya ritningar efter övergången.

För att växla mellan dem, följ dessa steg:

1. Ange kommandot Alternativ.

2. Markera fliken Utskrift i dialogrutan Alternativ.

3. Klicka på knappen Plotstilsinställningar.

4. I avsnittet Standard utskriftsinställning (endast för nya ritningar), välj antingen:

• Färgbaserade plotstilar (ctb-filer)

• Namnbaserade plotstilar (stb-filer)

5. Välj en .ctb- eller .stb-fil från listan.

6. Klicka på OK och starta en ny ritning.

Alternativet är att börja med en DWT-mallfil som har utskriftsformat för namngivna stilar aktiverat.

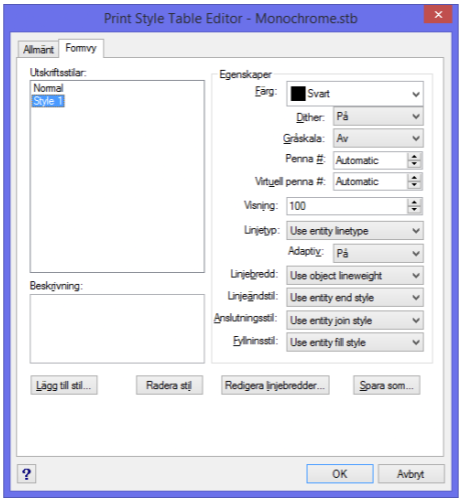

När en ritning är inställd för att använda namnbaserade plottabeller, ser dialogrutan snarlik ut. Skillnaden är att du nu ser namnen på plotstilar, istället för 255 objektfärger. Varje tabell kan innehålla en eller flera stilar, som illustreras nedan.

Färg överskrider objektets färg med en annan färg. För att plotta med ritningens egna färger, välj "Use object color".

Dither används för skärpa och färgseparering. Kan stängas av om du enbart skriver ut i svart.

Gråskala skapar olika gråtoner för färgerna på ritningen.

Penna # anger vilken penna som ska plotta objektet, intervallet är 1 till 32. Om du vill låta skrivaren bestämma pennnumret väljer du "Automatic".

Virtuell penna # anger ett virtuellt pennnummer. Laserskrivare stöder konceptet virtuella pennor, eftersom de inte har pennor. Intervallet är 1 till 255.

Visning specificerar mängden bläck som används för ritning av objekt. När den är inställd till ett värde mindre än 100% använder plottern många fina prickar för att skriva ut objekt istället för att skriva ut dem i fast färg.

Linjetyp överskrider objektens linjetyp med en annan linjetyp. Till exempel kan du plotta hela ritningen med streckade linjetyper. För att plotta med ritningens egna linjetyper, välj "Use entity linetype".

Adaptiv bestämmer om linjetyper anpassas till längden på objekt. När det här alternativet är aktiverat, tvingas linjetyperna att passa jämnt mellan ändpunkterna.

Linjebredd överskrider objektens linjebredd med en annan linjebredd. Till exempel kanske du vill plotta hela ritningen med en enda linjebredd. För att plotta med ritens egen linjevikt, välj "Use object lineweight."

Linjeändstil anger hur ändarna av linjer (och andra öppna objekt) skrivs ut.

Anslutningsstil anger hur linjerna skrivs ut i hörn (anslutningar).

Fyllningsstil anger fyllningsmönstret för objekt. Detta alternativ kan användas istället för snittmarkeringar.

Lägg till stil lägger till ett nytt stilnamn i listan Utskriftsstilar, vars egenskaper sedan kan redigeras dialogrutan.

Radera stil tar bort det valda stilnamnet från listan.

Redigera linjebredder lägger till och tar bort linjebredder från listan över tillgängliga.

Spara som sparar inställningarna i .stb-filer.
