Konvertera PDF till DWG
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

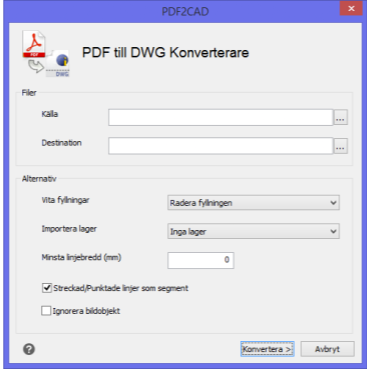

progeCAD tillhandahåller ett externt program, Pdf2Cad, för att konvertera vektorbaserade PDF- filer till DWG-filer. Du kan starta programmet inifrån progeCAD genom att välja Konvertera PDF till DWG från Ribbonpanelen Tillägg.
Vita fyllningar - bestämmer vad som ska hända med vita fyllda områden:
-
Behåll fyllningen behåller fyllda områden som de är.
-
Markera fyllningen placerar en kant runt fyllda områden
-
Radera fyllningen tar bort fyllningar som är färgade vita
Importera lager - importerar inte lager utan placerar importerade objekt på lager som beror på deras egenskaper:
-
Inga lager placerar alla enheter på lager 0
-
By color separerar objekt efter deras färg så att alla objekt som är gröna placeras på ett lager som också har färgen grön.
-
By line width separeras objekt efter deras linjebredd.
-
By layer importerar lagernamn och egenskaper, om de finns i PDF-filen.
Minsta linjebredd (mm) - specificerar minsta linjebredden för att objekt ska importeras.
Streckade/punktade linjer som segment - gör streckade linjer till enskilda linjesegment.
Ignorera bildobjekt – ignorerar bilder som har infogats i PDF-filen.
Efter konverteringen är klar (stora PDF-filer kan ta ett tag) öppnar progeCAD ritningen så att du kan titta på den.
Vektorenheter konverteras till CAD-enheter så mycket som möjligt. Text blir till exempel mtext, linjer blir polyliner, men snittmarkeringar blir enskilda linjer och dimensioner blir en kombination av mtext, polyliner och fyllda områden (pilhuvud). Rasterbilder konverteras till bilder om inte Ignorera bildobjekt har markerats. Endast den första sidan i ett flersidigt PDF-dokument konverteras.

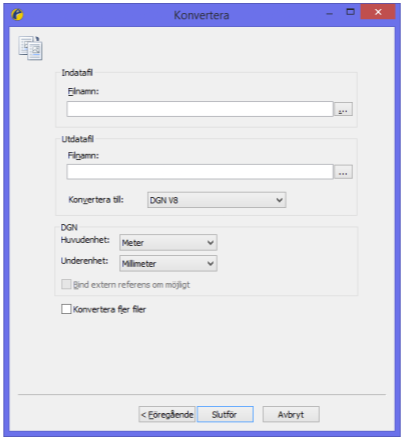

progeCAD-konverteraren
progeCAD-konverteraren ger dig möjlighet att konvertera mellan olika versioner av DWG- och DXF-filer samt även DGN-filer.
