Exportera till DWF-format
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.
DWF (Design Web Format) utvecklades av Autodesk i slutet av 1990-talet som ett sätt att effektivt överföra ritningar via e-post. Formatet eliminerar all onödig information och komprimerar kraftigt det som återstår för att skapa kopior av ritningar som är så mycket som 100x mindre än originalet.
Som med PDF-filer kan du exportera ritningar i DWF-format via Skriv ut eller kommandot Exportera och skillnaden mellan de två är densamma. Med Skriv ut får du större kontroll över utmatningen, medan Exportera innehåller bara några alternativ som är specifika för formatet.
Gör så här för att skapa DWF-filer från ritningar:
-
Välj Exportera
-
I dialogrutan Exportera ritning, välj filformatet Design Web Format (*.dwf) och ange ett fil namn eller acceptera standardvärdet, vilket är ritningens namn med .dwf-tillägget. Klicka på Spara.
-

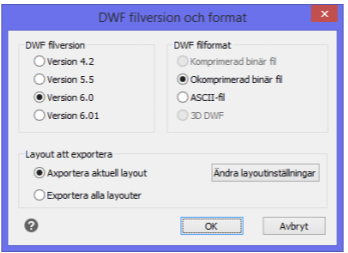

Notera dialogrutan DWF-filversion och -format.
Välj mellan följande alternativ:
-
DWF-filversion - du ska använda den senaste versionen (t.ex. v6.01), utom när mottagare inte kan läsa filen eftersom de använder gamla versioner av visningsprogrammet.
-
DWF-filformat - Komprimerad binärfil ger det minsta filformatet.
-
Layout att exportera - välj att exportera nuvarande layout eller exportera alla layouter, beroende på hur mycket du vill inkludera med filen. Observera att "layout" avser både modellfliken och layoutflikarna.
-
Ändra layoutinställningar - tar dig till dialogrutan Ändra sidinställningar, som beskrivs tidigare i det här kapitlet. Det låter dig ange alternativ som i dialogrutan Skriv ut.
- Klicka på OK, och progeCAD exporterar ritningen till den mapp du angav i samband med filnamnet.
Filerna kan skickas via e-post, läggas till på en webbsida eller tittas på med visningsprogram. För att visa .dwf-filer, ladda ner gratis DWF Viewer-programmet från www.autodesk.com/dwf.
Notera att Autodesk verkar överge DWF till förmån för PDF.
Andra format för export
progeCAD exporterar även ritningar i många andra användbara format, även om vissa är begränsade till att användas med 3D-modeller; de kan inte användas med 2D ritningar.
| Filformat | 2D/3D | Exportresultat |
|---|---|---|
| DWFx | 2D och 3D | Komprimerad version av DWF |
| DWFx | 2D och 3D | Standardformat för ritningsutbyte |
| DGN | 2D och 3D | Microstation-filer |
| STL | Endast 3D | 3D-modeller till 3D-skrivare |
| SAT | Begränsad | 3D-solider och 2D-regioner till ACIS-format |
| 2D och 3D | 2D och 3D PDF-filer | |
| 3DS | Endast 3D | 3D-modeller för rendering i 3D Studio |
| POV | Endast 3D | 3D-modeller för POV Ray rendering |
| LWO | Endast 3D | 3D-modeller för LightWave rendering |
| DAE | Endast 3D | 3D-modeller för Collada rendering |
| IGES | Endast 3D | Neutralt format för grafikutväxling |
| STEP | Endast 3D | Utväxling av 3D-filer med CAD-system |
| WMF | 2D och 3D | Windows Metafil |
| EMF | 2D och 3D | Utökat metafilsformat |
| BMP | 2D och 3D | Bitmappsfiler |
| SVG | 2D och 3D | Skalbar vektorgrafik |
