Måttsättningsskala

Manual för progeCAD 2019

Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

Lösningen på problemet med storleken är att skala måttsättningen på samma sätt som text. Skalningen bestämms av variabeln DimScale.

  1. Använd Ångra för att ta bort den måttsättning du just ritat.

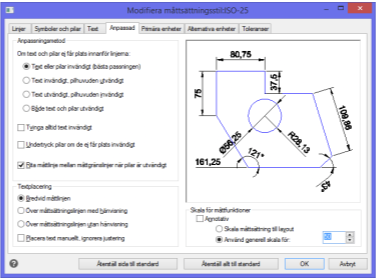

  2. Välj Måttsättningsstil och klicka på Modifiera i dialogrutan som visas. Gå till fliken Anpasssad och använd samma generella skalfaktor som för text i föregående kapitel, 50. Klicka sedan OK respektive Stäng för att stänga dialogrutorna. (Vi ska gå igenom fler inställningar nedan)

alt

  1. Upprepa måttsättningen av ytterväggen på samma sätt som ovan för att skapa måttsättningen på nytt. Den här gången är texten och pilhuvudena synliga.

Men måttexten ser irriterande ut med dess decimalenheter och två decimaler. För en arkitektritning som den här ska måttsättningen vara på ett annat sätt. Formatproblemet korrigeras med Måttsättningsstil
