Andra metoder för mätning på ritningar
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

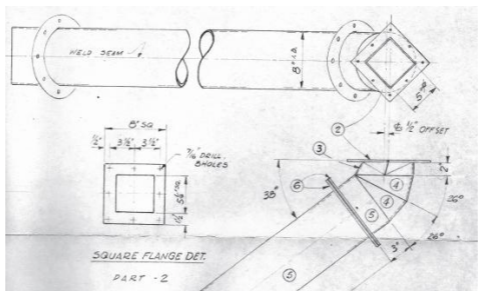

Måttsättningskommandona är baserat på hur man ritade ritningar för hand med pennor, skallinjaler och suddgummi. (Bild en nedan från: Herbert Grabowski.) Tidigare ritades ritningarna mestadels i skala. Måtten hjälpte andra att läsa ritningen utan att behöva använda flera skallinjaler för olika skalor och olika discipliner, som arkitektur och mekanik.
I praktiken fyller bara måttsättningen av en CAD-ritninge bara sin funktion på en utskriven ritningen. Ritningar skapade med CAD-programvara är alltid ritat i verklig storlek. Den 9,8 meter långa väggen är verkligen 9,8 meter lång. Skalning sker endast när det är dags att skriva ut ritningen. Därför innehåller progeCAD kommandon för mätning av avstånd, vinklar och områden direkt på ritningarna. Låt oss se hur de fungerar.
