Kedjemåttsättning (Kedja)

Manual för progeCAD 2019

Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

Den högra sidan av planlösningen har fyra rum och skulle behöva fyra mått. Här kommer kedjemåttsättning att underlätta. Kedjemåttsättning fortsätter att måttsätta från föregående mått genom att placera den första måttgränslinjen vid den föregående och sedan justera måttlinjen med den föregående.

Prova nu att måttsätta sovrummet.

1. Börja med att placera ut ett första linjärt mått på samma sätt som ovan.

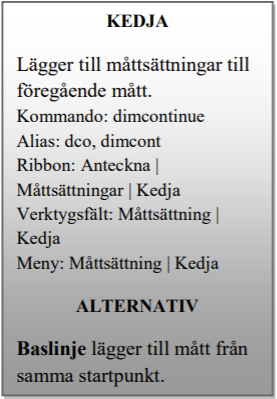

2. Välj kommandot Kedja och klicka på nästa punkt för att direkt placera måttet på samma linjen som det föregående.

3. Fortsätt till slutet av väggen för att placera resterande mått.

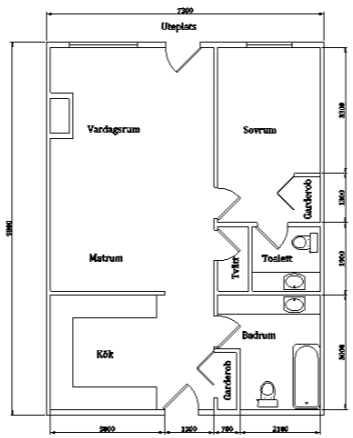

4. Måttsätt den nedre väggen på samma sätt. När du är färdig borde ritningen se ut ungefär som bilden nedan.

5. Spara ritningen.
