Mät områden (Area)

Manual för progeCAD 2019

Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

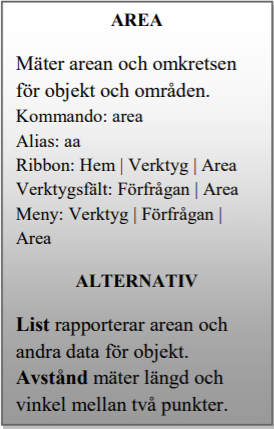

Kommandot Area hittar areanför slutna objekt och områden.

Så här hittar du arean för vilket rum som helst.

1. Starta kommandot Area från Ribbon Hem | Verktyg | Area:

2. Använd objektsnap och peka på varje hörn av den lilla toaletten.

3. Tryck på Enter för att avsluta mätprocessen. progeCAD rapporterar resultatet: Area = 3060000.0000 sq. units, Perimeter = 7000

Badrummet har en area på 3,06 m2 (3.060.000 mm2) Detta ger information för underleverantören hur mycket golvplattor som ska beställas. Omkretsen av 7 m (7.000 mm) är längden på sockel som kommer att behövas.

TIPS: Med alternativen i kommandot Area för Add och Subtract kan du lägga till andra områden och ta bort "hål" för att hitta en total summa.

Alternativet Entity rapporterar arean och omkretsen för slutna objekt som cirklar, ellipser, polylinjer, och polygoner. När det gäller polylinjer "stänger" kommandort start- och slutpunkterna för att hitta arean.

Area-kommandon fungerar också med öppna objekt men endast längden på linjer, bågar och kurvor rapporteras.
