Mäta avstånd och vinklar (Avstånd)

Manual för progeCAD 2019

Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

alt

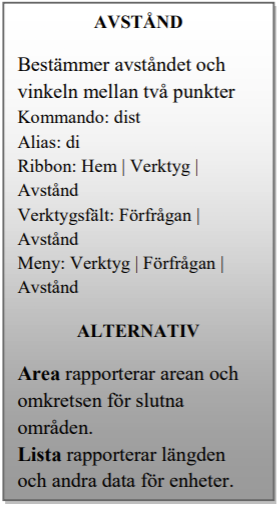

Kommandot Avstånd mäter avstånd och vinklar mellan två punkter. Använd det för att mäta längden på väggen mellan köket och matplatsen.

  1. Klicka på Avstånd från Ribbon Hem | Verktyg

  2. Precis som med måttsättningen är det en bra idé att använda objektsnap för att säkerställa att mätningarna är 100% korrekta. (Om det behövs aktivera objektsnap.) progeCAD uppmanar dig nu att ange de två mätpunkterna. Klicka på respektive punkt.

  3. Notera att progeCAD rapporterar tillbaka att väggen är tre meter (3000 mm) lång:

Distance = 3000, Angle in XY Plane = 0, Angle from XY Plane = 0 Delta X = 3000, Delta Y = 0", Delta Z = 0"

Om du inte kan se all text på kommandoraden trycker du på F2 för att visa textfönstret.

  1. För att se hur vinkelmätningar fungerar, hitta ett diagonalavstånd från ett hörn av lägenheten till motsatt hörn. Här är resultatet, ditt resultat kan skilja sig från detta:

Distance = 12220.0655, Angle in XY Plane = 53, Angle from XY Plane = 0 Delta X = 7300", Delta Y = 9800, Delta Z = 0"

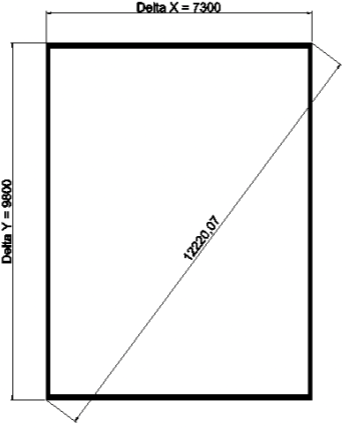

Betydelsen av de olika avstånden och vinklarna som rapporteras av kommandot Avstånd illustreras av följande figur:

alt

TIPS: Delta betyder "skillnad" eller "nettoavstånd" mellan de två punkterna. Delta Z och Angle from XY Plane används endast för 3D-modeller.

Lista objekt​

alt

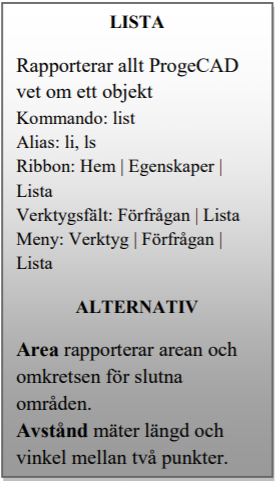

Kommandot Lista rapporterar information om valda objekt. Det returnerar allt progeCAD vet om objekten; mycket av den informationen är inte speciellt användbar för det dagliga arbetet. Det här kommandot är fortfarande användbart när du inte förstår vad som händer med ett eller annat objekt.

I samband med detta kapitel rapporterar Lista: längd, omkrets, och area - data som visas varierar beroende på objekt. Testa kommandot på flera typer av objekt.

  1. Välj Lista från Hem | Egenskaper | Lista

alt

  1. Välj en valfri linje i ritningen och tryck sedan Enter.

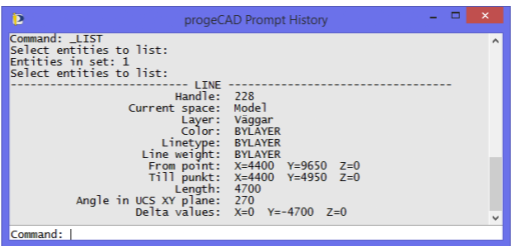

  2. Eftersom listan är lång visar progeCAD sin rapport i textfönstret:

alt

Notera informationen som visas, t.ex. är längden 4700 (4,7 meter)

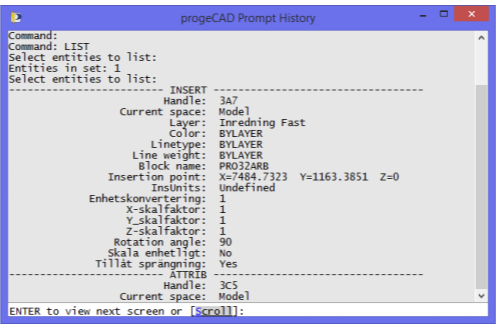

  1. Använd nu Lista för ett block i ritningen. Nedan är vad som visas:

alt
