Tillgång till bibliotek av block
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.
Den stora fördelen med block är att du inte behöver skapa dem från början. Istället kan du spara mycket tid och få ritningar klara snabbare genom att använda bibliotek av block skapade av andra.

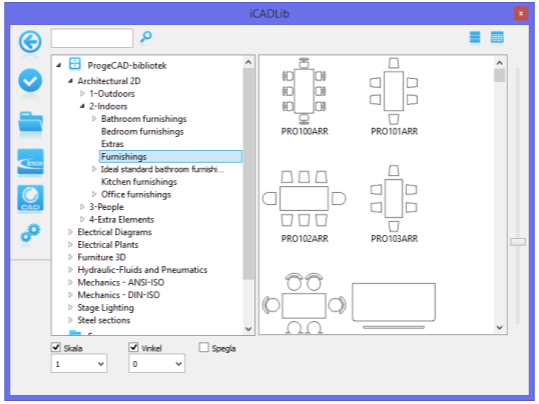

Din första källa är det fria blockbiblioteket som levereras med progeCAD Professional. För att komma åt dem, välj iCadLib från Ribbon Infoga | Bibliotek.
Så här använder du blocken:
- Bläddra i trästrukturen för att hitta det block du behöver. Alternativt ange ett namn i sökfältet.
- Ställ in parametrarna för att infoga längst ner i dialogrutan: skala, vinkel och huruvida blocket ska speglas.
- Nu kan du dra bilden av blocket i ritningen. På kommandoraden frågar progeCAD efter insättningspunkten och ger dig ytterligare en chans att ställa in skalfaktorn och rotationsvinkeln.
Kom ihåg att använda objektsnap för att placera blocket noggrant.

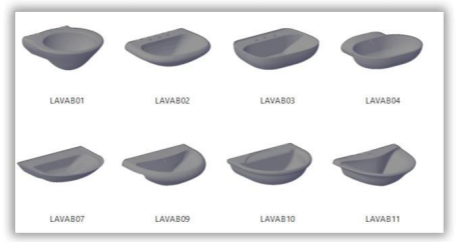

Dialogrutan iCADLib ger också tillgång till 3D-block (se bilden nedan) och de stora- blocksbiblioteken som tillhandahålls av TraceParts och Cadenas.
TIPS: Om du vill lägga till egna block till iCADLib klickar du på knappen Egen mapp, enligt nedan.
