Skapa symboler för dörr och fönster

Manual för progeCAD 2019

Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

När du behöver rita samma sak om och om igen är det en bra idé att använda block.

Block är symboler. Planritningar använder till exempel massor av dörrar. Det är ingen idé att rita en dörr om och om igen, när det är möjligt, placera en hel dörr på en gång. Titta på vår planritning, det ser ut som om åtta dörrar behövs.

I stället för att rita de åtta dörrarna ritar du en och gör sedan kopior. Du kan använda kommandot Kopiera, men dörrarna är gjorda av flera linjer och bågar, och det kan vara knepigt att kopiera grupper av objekt. Det är bättre att göra gruppen till en enda enhet. Det gör du med kommandot Block.

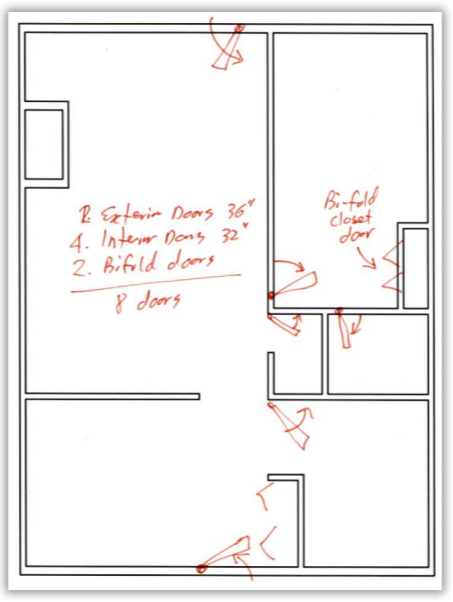

För att planera de dörrar som behövs skrev vi ut ritningen och dörrar ritades sedan in där de behövdes.

Vid en närmare titt på skissen finns det minst två typer av dörrar: vanliga dörrar för att komma in i rum och dubbeldörrar för garderober. För rumsdörrarna finns det två typer: ytterdörrar som är större, för att göra det lättare att flytta möbler in och ut, medan innerdörrar vanligtvis är något mindre för att ta upp mindre väggutrymme.

Sammanfattningsvis behövs följande typer av dörrar:

Typ av dörr	Antal dörrar
Ytterdörrar	2
Innerdörrar	4
Dubbeldörrar	2

Det betyder att du behöver tre block, en för varje typ av dörr. Skapa och placera symboler gör du med dessa steg:

1. Rita symbolen med Linje, Båge och andra ritkommandon. I denna bok används begreppet symbol för gruppen av enheter innan de omvandlas till block.

2. Konvertera symbolen till ett block med kommandot Block.

3. Sätt in blocket i ritningen med med hjälp av Infoga.

(Om du hade problem med att göra den tidigare övningen, finns ritningen tillgänglig som 2InvändigaVäggar.dwg.)
