Lägg till innerväggar

Manual för progeCAD 2019

Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.

Med lagren klara kan du nu lägga till innerväggarna. Tekniken är densamma som för ytterväggarna:

a. Rita ena sidan av väggen med linjekommandot

b. Lägg till den andra sidan av 100 mm -väggen med Offset-kommandot

c. Rensa överlappande linjer vid korsningar med kommandot Trimma

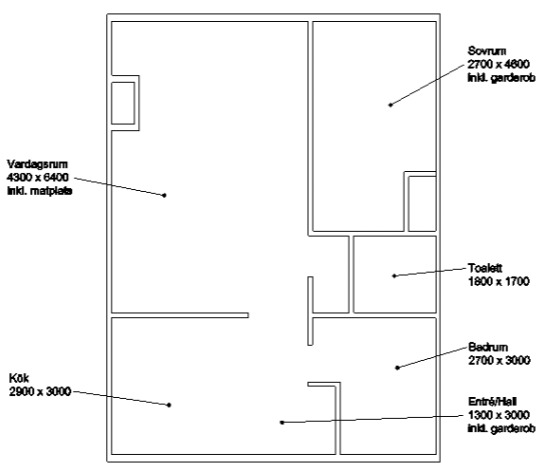

Du kan göra rummen så stora eller små som du vill, så länge de passar inom ytterväggarna. Självklart måste vissa rum vara större än andra, vilket indikeras av de dimensioner som visas ovan (bredd x djup).

Här är några ritningstips:

• Invändiga väggar är 100 mm tjocka

• Du behöver inte skapa öppningar för dörrar eller fönster, eftersom de kommer att anges senare när du sätter in symboler för dörrar och fönster.

• Eldstaden är ungefär 1,2 m x 0,6 m.

När du lägger ihop måtten glöm inte att ta hänsyn till väggtjocklekarna. annars slutar det med felaktiga totaler. Längst upp på ritningen är till exempel vardagsrummet + sovrummet 4,3 m + 2,7 m = 7 m bred. Ändå är lägenheten 7,3 m bred. Var tog de saknade 30 cm vägen? Svaret är i tjockleken på väggarna: de två ytterväggarna och en innervägg är vardera 100 mm tjocka. Det är 3 x 100 mm = 30 cm.
