Rita linjer
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.
Linjekommandot ritar separata linjesegment. Du använder kommandot för att rita konturen för lägenhetens fyra ytterväggar. I det här exemplet anger du positionen för linjerna genom att skriva in x, y-koordinater (s.k. kartesiska koordinater). Detta är för att illustrera hur koordinatsystemet i progeCAD fungerar. I senare övningar lär du dig mer om andra metoder för att ange koordinater.

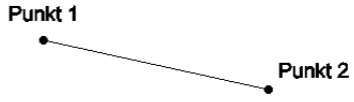

För att rita linjer med linjekommandot måste du känna till x- och y-koordinaterna för start- (punkt 1) och slutpunkten (punkt 2) av linjesegmentet.

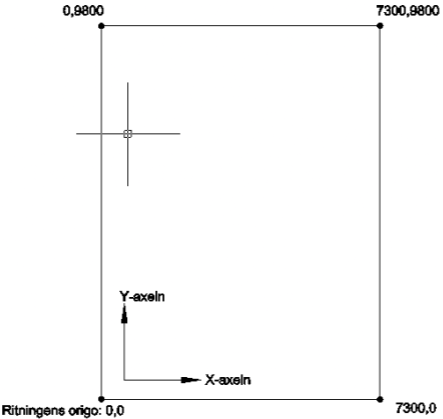

Från skissen av ytterväggarna på den tidigare sidan kan vi se att två väggar är 7,3 m (24 fot) långa och de två andra är 9,8 m (32 fot). Det är inte så vanligt att rita genom att ange koordinater men för att illustrera hur koordinatsystemet fungerar kommer vi att göra det i fallet med ytterväggarna. Fler metoder att rita beskrivs semare i boken. Punkten där X- och Y-axlarna skär varandra kallas för origo och har koordinaten 0,0. För det här exemplet kommer vi utgå från origo och varje koordinat för varje linjesegmentets slutpunkter framgår av figuren nedan.
-
Om det behövs, använd kommandot Öppna för att öppna ritningen lägenhet.dwg som sparats i föregående kapitel.
-

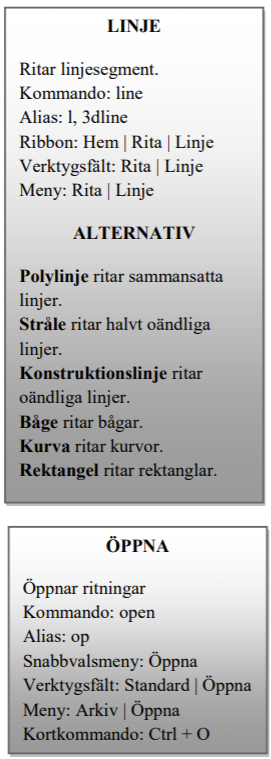

Välj Linje från Ribbon Hem
-
progeCAD vill veta var den första linjen ska börja. I det här fallet så börjar vi i origo så du skriver in 0,0 och trycker Enter
-
Det första linjesegmentet slutar 7,3 m (7300 mm) till höger - i riktning mot x. Ange därför nästa koordinat som 7300,0 och tryck Enter.
'0'-delen av koordinaten är avståndet i y-riktningen, vilket är noll.
-
Det andra segmentet är 9,8 m (9800 mm) högt och går därför till punkten x = 7300 och y = 9800: Skriv 7300,9800 och tryck Enter
-
Rita nästa linjesegment som är 7,3 m till vänster och som så går tillbaka till x = 0: Skriv 0,9800 och tryck Enter
-
För att stänga rektangeln kan du ange slutkoordinaterna (0,0), eller du kan använda dig av alternativet Close för att progeCAD ska rita det sista segmentet åt dig och avsluta kommandot. Ange c och tryck Enter
Vid denna tidpunkt består ritningen av en rektangel. Om du inte ser allt, använd kommandot Zooma utsträckning från Ribbon Vy eller dubbelklicka på mushjulet som ger samma funktion.
