Om lägenhetsprojektet
Den här sidan bygger på progeCAD 2019 Professional. Menyer, dialogrutor och funktioner kan se annorlunda ut i senare versioner.
Avenyn är ett projekt för bostadsrättslägenheter som helt och hållet består av tvårumslägenheter. Projektet tar upp ett halvt kvarter och det är omgivet av gator på tre sidor.

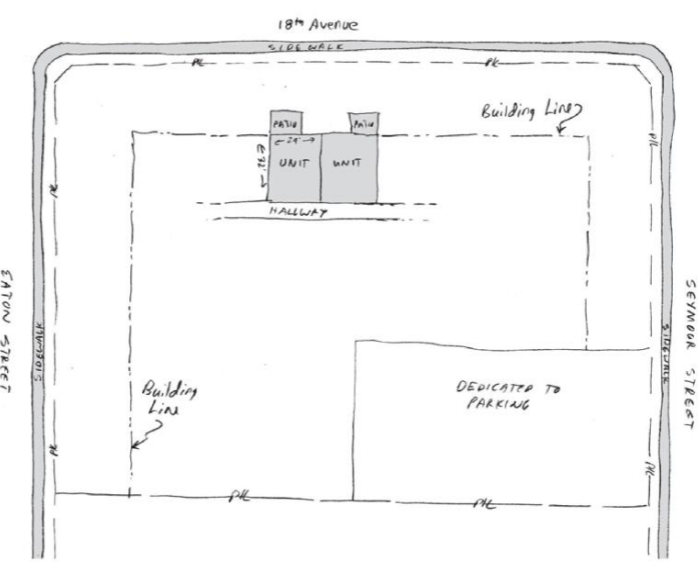

Projektet är begränsad av stadsplanen, som definierar byggnaderna och parkeringskraven. Ingen del av konstruktionen kan vara utanför byggnadslinjerna; ett par av enheter är placerade i bilden nedan. (P / L anger fastighetsgränsen.)
Varje lägenhet är densamma: 9,7 meter djup 7,3 meter bred (70,8 kvadratmeter). Inuti lägenheten är det en öppen layouten, vilket betyder att köket, matsalen och vardagsrummet är öppna utan fulla väggar mellan.
Varje enhet består av följande:
-
Kök.
-
Matsal.
-
Vardagsrum med öppen spis.
-
Tredelat badrum med handfat, toalett och badkar.
-
Sovrum med garderob och egen toalett. Toaletten har ett handfat och toalett, och är endast tillgänglig från sovrummet.
-
Hall med garderob och tvättstuga med varmvattenberedare.
Lägenhetsinnehavarna har tillgång till sina lägenheter från en ytterdörr eller från den gemensamma korridoren. Utanför vardagsrummet är en 3 x 4,2 meter betongplatta för uteplats.

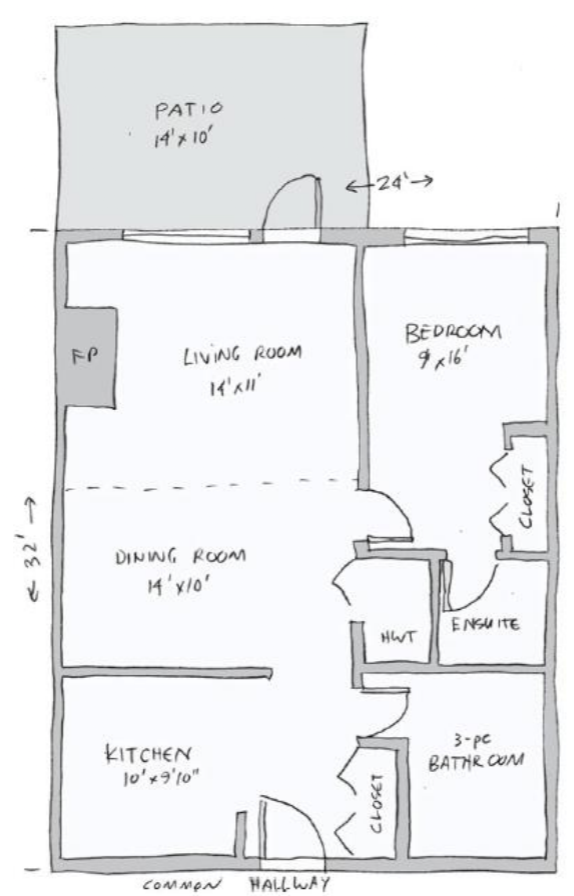

En grov skiss av enhetens layout visas nedan.
Varannan lägenhet är en spegelvänd version av den här så att motsvarande rum angränsar till varandra: badrum med sitt behov av VVS är angränsande; sovrummen har gemensamma väggar, liksom vardagsrum och kök.
Som ritare för detta projekt är din uppgift att rita planritningen. Du använder lager för att dela upp information och block för att placera vanliga objekt, såsom dörrar och stolar. Du måste placera ut mått för att visa storleken på viktiga delar av ritningen och lägga till text för att förklara funktioner. Du plottar ritningarna så att din klient kan granska dem.

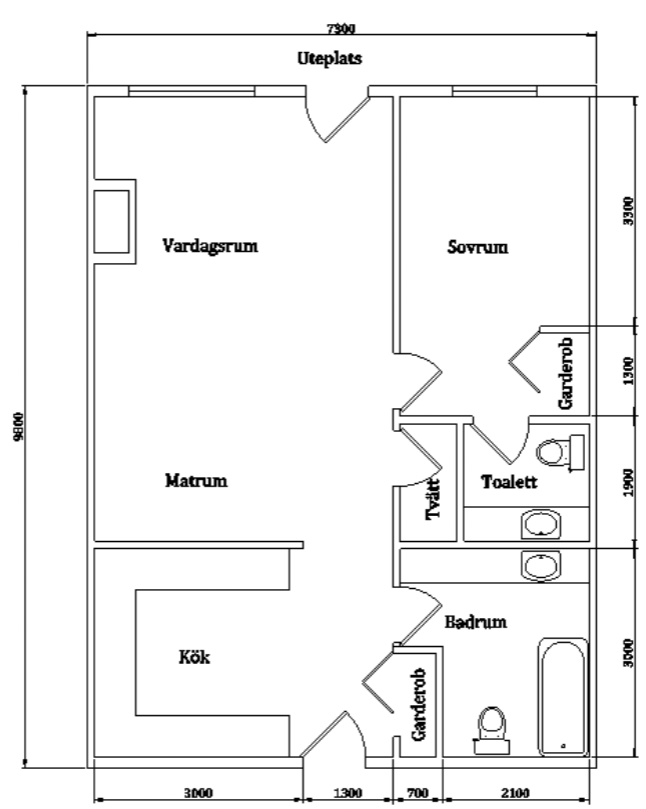

Den färdiga progeCAD-ritningen ska se ut så här:
