Nyheter i progeCAD 2025

I år är vi glada att kunna presentera fler och större förbättringar än någonsin tidigare. Nya progeCAD 2025 är väldigt mycket bättre på väldigt många punkter, därbland:

Snabbare
AI-funktioner
Dynamiska block
IFC-import och export
Bättre Autodesk Revit kompatibilitet
BIM-funktionalitet
Bättre PDF-utskrifter
Förhandsgranska resultat av offset, trimma och förläng
Ny avancerad 2D/3D arkitektmodul liknande AutoCAD Architecture
Automatisk uppdatering av tabell innehållande block, linjer mm

https://www.youtube.com/watch?v=C7Qv0m2hkec

Se filmen som beskriver några av de viktigaster nyheterna. Klicka på bilden ovan.

progeCAD utvecklas ständigt, gamla funktioner förbättras och blir snabbare och flexiblare samtidigt som progeCAD får mängder av ny funktioner och förbättrar sin kompatibilitet med andra CAD-system. progeCAD's egna filformat, DWG, är detsamma som används av AutoCAD och det är också en defacto-standard i CAD-världen. Utöver DWG hanterar progeCAD mängder av andra ritningsformat enkelt och smidigt.

progeCAD 2025 är utvecklad på de senaste Windows-versionerna från Microsoft vilket tryggar kompatibilitet, stabilitet och prestanda.

Prestandaförbättningar

progeCAD 2025 är nu snabbare i alla lägen, allra mest märks det vid öppning av ritningar med många block eller externa referenser.

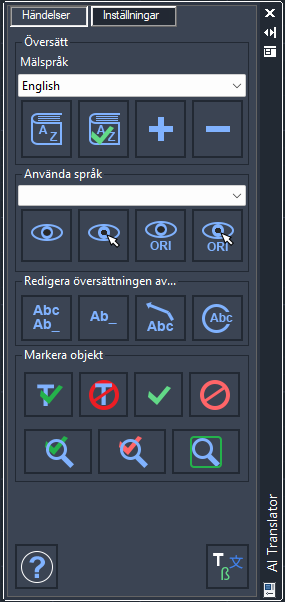

Generativ AI översätter din ritning. Den nya textöversättaren i progeCAD använder översättningsmotorn från Google® AI för att översätta hela eller delar av din ritning till valfritt språk. De översatta texterna ändrar inte sitt ursprung och därför förblir ritningen normalt kompatibel med alla CAD-program. Översättaren fungerar på text, textstycken, blockattribut, hänvisningar och tabeller.

alt

Avancerade Block (= Dynamiska Block)

Du kan transparent konvertera dynamiska block från AutoCAD® till avancerade block i progeCAD. Med blockeditorn skapar och redigerar du avancerade block och sätter parametrar, händelser och visningslägen på samma sätt som med AutoCAD® Dynamic Block. Du kan använda blockeditorn för att ändra valfri blockreferens och även göra dem parametriska i storlek och form.

alt

En särskild Ribbon innehåller funktioner för att kombinera speciella handtag och händelser som Flytta, Skala, Tänja, Rotera, Mönster eller Spegla. Du kan till exempel skapa ett avancerat block vars storlek kan justeras dynamiskt med ett handtag som du kan sträcka ut. Du kan också skapa avancerade block med olika lägen med element som är dolda eller synliga. Detta låter dig till exempel att använda endast ett block för att visa olika alternativ. Ett avancerat block kan ersätta många andra block. Genom att kombinera flera handtag och händelser kan du skapa mycket smartare block. Ett avancerat block kan ersätta tiotals av de block som du för närvarande använder och skulle därför öka din produktivitet avsevärt.

Konvertera Dynamiska block till Avancerade block

Du kan använda dynamiska block som skapats i AutoCAD® som de är. De kommer att behålla sin intelligens och sina parametrar i progeCAD. När du redigerar (modifierar blockdefinitionen) ett befintligt AutoCAD® dynamiskt block kommer det att automatiskt konverteras till ett avancerat block.

Använda AutoCAD Dynamiska block i progeCAD

progeCAD läser och använder AutoCAD® dynamiska block precis som AutoCAD® gör. När någon delar dynamiska block som skapats i AutoCAD® med dig kan de användas i progeCAD med samma uppsättning av interaktiva funktioner inklusive att du kan modifiera deras form, storlek och konfiguration. Efter att du har gjort interaktiva ändringar och sparat med progeCAD ses blocken fortfarande som dynamiska block i AutoCAD®. Om du vill redigera ett AutoCAD® dynamiskt block med progeCAD:s blockeditor kommer det att konverteras till ett avancerat block.

Använda progeCAD Avancerade Block i AutoCAD

Avancerade block som skapats med progeCAD kan läsas av andra CAD-program så som AutoCAD® men endast som enkla block. När ett av progeCAD:s avancerade block modifieras i ett annat program tappar de sin interaktivitet som specificerats med progeCAD. Du kan modifiera andra delar av ritningen med andra program utan att bryta interaktiviteten för avancerade block. När du vill redigera ett progeCAD avancerat block med AutoCAD Blockeditor så behöver handtag och händelser definieras om från början.

Nya Expresskommando QBREAK (Snabbrytning vid skärning) och EBREAK (Auto snabbrytning vid skärning)

Trimma alla objekt till skärningen för ett klippningsobjekt i en enda operation med kommandona för snabbrytning.

Gummiredigering. Ny funktion för bildredigering (Raster Design)

Använd gummiredigering när du vill att två eller flera olika uppsättningar av data från olika källor ska anpassas geografiskt, till exempel om du vill sträcka ut en ny tomtkarta till en befintlig fastighetskarta. Gummiredigering är en fri justering av en datamängd baserat på förflyttning av kända kontrollpunkter till nya platser. Till exempel kan data som samlas in genom flygundersökning vara felaktig på grund av flygriktningen och kamerafel. Genom att jämföra dessa data med noggranna markmätningsdata kan flygdata sträckas ut eller gummiredigeras över de korrekta data med hjälp av kontrollpunkter och objekt som är gemensamma för båda datauppsättningarna.

Nytt Expresskommando CHBLOCKBASEPOINT (Ändra baspunkt för block)

Ändra insättningspunkten för det valda blocket och alla dess förekomster i ritningen utan att flytta geometrin. Detta är användbart för att rätta till problem relaterat till block med en avlägsen insättningspunkt eller för att kunna ändra referenspunkt för att hantera olika situationer.

Nytt Expresskommando INSERTPOINTSVALUES (Infoga punktkoordinater)

Skriv koordinatvärden i närheten av de valda punktobjekten. Det är möjligt att konfigurera datatypen som kommer att rapporteras som text.

Ny 3D AEC Arkitekturmodul liknande AutoCAD Architecture
